【初心者向け】図面記号の基本と意味を徹底解説！図面記号を効率的に学ぶ

建築・土木業界で使う図面記号の意味や使い方が難しいと感じる人は多くいます。図面記号を理解できなければ、建築や土木業界で活躍はできません。この記事では、図面記号の種類と意味、勉強方法を解説します。

当記事を読めば、図面記号に関する総合的な知識が身に付き、建築・土木業界の仕事に自信を持って取り組めます。図面記号を学ぶには、種類と意味を知ることが重要です。基本を押さえて、図面記号を使いこなしましょう。
» CADのインストールから高度な使い方まで徹底解説

図面記号の種類と意味

設計図面を読み解くうえで、図面記号の種類と意味の理解が重要です。以下の項目に分けて図面記号を紹介します。

» 図面の描き方を基礎知識から具体的な手順、ツールの用法まで解説

寸法に関する記号

寸法に関する記号は以下のとおりです。

記号	意味
Φ φ	直径
R	半径
▢	正方形
SΦ	球の直径
SR	球の半径
C	面取り
t	厚み
L	長さ
W	幅
H	高さ
D	深さ

記号を覚えると、図面上の寸法情報を正確に読み取れます。直径50mmの円の場合は「φ50」、半径25mmの曲線を表す場合は「R25」となります。寸法に関する記号は、図面上で頻繁に使用されるため、基本的なものから順に覚えましょう。記号を理解すると、図面の読解力が向上します。

幾何公差(きかこうさ)に関する記号

部品の形状や位置の許容範囲を示す幾何公差の記号を理解し、適切に使用すると、製品の品質と機能性を確保できます。幾何公差に関する記号は以下のとおりです。

記号	意味
真円度	円形の部品が理想的な円に近いかを表す
真直度	直線や軸がどれだけ真っすぐかを表す
平面度	表面がどれだけ平らかを表す
円筒度	円筒度は円筒形状の精度を表す
平行度	2つの面や線がどれだけ平行かを表す
直角度	2つの面や線がどれだけ直角に近いかを表す
同軸度	2つの軸がどれだけ一致しているかを表す
位置度	部品の位置がどれだけ正確かを表す

記号を適切に使用すると、設計者の意図を製造者に正確に伝えられます。幾何公差の記号は複雑なので、専門家のアドバイスや実際の図面を活用しましょう。

表面の粗さに関する記号

製品の表面状態を正確に表現する表面の粗さの記号は、製品の品質管理や製造工程の指定に重要です。表面の凹凸の程度や特性を数値で表現します。表面の粗さに関する記号は、以下のとおりです。

記号	意味
Ra	表面の凹凸の平均的な高さの表示
Rz	最も高い山と最も深い谷の差の表示
Rmax	表面の最大高さの表示
RSm	基準長さにおける輪郭曲線要素の長さの表示
Rt	粗さ曲線の最大断面高さの表示

「▽(粗仕上げ)」「▽▽(並み仕上げ)」「▽▽▽(微鏡面仕上げ)」など、加工方法を指定する記号もあります。加工方法の記号を使用すると、設計者は製造者に対して必要な表面の仕上がりを明確に伝えられます。

材料に関する記号

材料に関する記号は覚えるのが困難です。種類の一つである鋼材でも、炭素鋼材記号やステンレス鋼鋳鋼材、電気亜鉛めっき鋼板など、種類が多岐にわたるためです。50種類以上の記号があるので、一度にすべてを覚える必要はありません。自分が扱う分野に応じて学習しましょう。

記号を覚えれば図面や仕様書の内容を深く理解できます。

溶接に関する記号

溶接に関する記号は、溶接継手の種類や溶接の位置、方向などを示すものです。サイズや長さ、溶接の仕上げ方法などが詳細に示されています。放射線透過試験や超音波探傷試験など、溶接の品質や検査方法を示す記号も存在します。

【業界別】図面記号の種類と意味

業界別の図面記号の種類と意味を以下で紹介するので、参考にしてください。

機械加工で使う記号

機械加工で使用される記号は、加工方法や寸法、精度などの情報を示します。製品の設計や製造プロセスを正確に伝える役割があります。機械加工で使う記号は以下のとおりです。

記号を適切に使用すると、設計意図を正確に伝えられます。記号の意味を正しく理解していないと、製品の品質や安全性に影響を与えるので注意しましょう。機械加工の記号の学習には、JIS(日本工業規格)やISO(国際標準化機構)の規格書を参考にするのが効果的です。

建築で使う記号

建築図面で使用される記号は、建物の構造や設備の表現に使われています。建築図面（特に平面図）で一般的に使用される記号は以下のとおりです。

記号	記号の意味
窓一般
壁
階段
斜路（スロープ）
一般的な出入口
片開きドア
両開きドア
引違い戸
洗面台
浴槽
便器
照明器具（引っ掛けシーリング）
スイッチ
水栓
コンセント（壁付）
換気扇（壁付）

記号の意味は常に同じとは限らないので、図面の凡例や注釈を確認しましょう。正しい記号の理解で、建築図面を詳細に解読できます。

電気工事で使う記号

電気工事で使う記号は、設備の種類や機能を示します。電気設備の設計図面や施工図面で使用されており、理解すると電気設備の配置や接続の正確な把握が可能です。記号の形状や大きさは、設備の種類や容量によって異なります。基本的な形状は共通しているので、一度覚えてしまえば、異なる図面でも同じ設備を識別できます。

記号を正しく理解すると、設計意図の正確な把握と効率的な施工が可能です。トラブルの予防や安全性の向上にも効果的です。

配管工事で使う記号

配管工事で使用される記号は、施工計画や設計図面に用いられます。一般的に使用される記号には、止水栓や排水トラップ、給水管、給湯管などがあります。記号の形は特殊であるため、実際の図面で確認しながら徐々に学習しましょう。記号を正しく理解し、適切に使用すると、配管工事の設計や施工がスムーズに進められます。

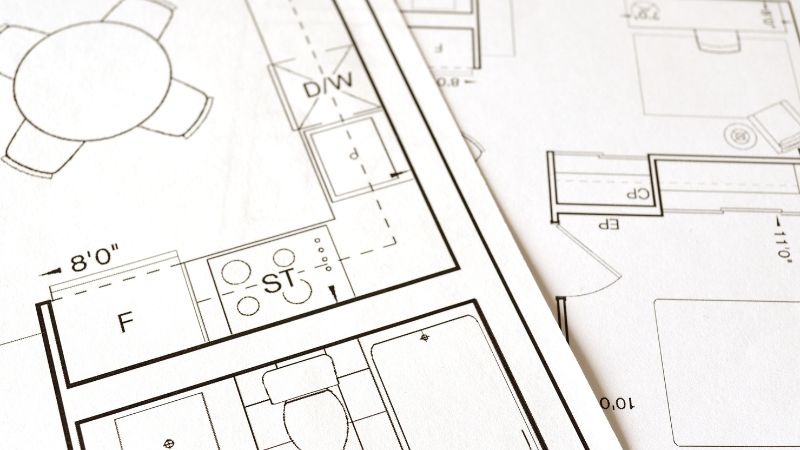

図面記号に関する国際規格と標準

建築・土木業界で活躍するには、図面記号の国際規格と標準の理解が不可欠です。以下の項目に分けて規格を紹介します。

ISO規格

ISO規格は、建築・土木業界で広く使われている国際的な基準であり、図面作成や設計を標準化する役割があります。適切に使用すると、国際的に通用する図面の作成が可能です。規格の一部は以下のとおりです。

記号	記号の意味
ISO 128	製図に関する一般原則
ISO 129	寸法の記入方法と公差表示
ISO 1101	幾何公差
ISO 1302	表面性状の図示方法
ISO 2553	溶接記号
ISO 3098	製図用文字に関する表示

規格を学ぶと、図面の読み書きスキルが向上し、国際的なプロジェクトにも対応できます。ISO規格は広範囲にわたるため、自分の専門分野に関連する規格から順に学びましょう。

JIS規格

JIS規格は、日本の産業標準化法にもとづいて制定された国家規格です。建築・土木業界で使用される図面記号にも、多くのJIS規格が存在します。規格を理解すると、業界での仕事を円滑に進められます。製図全般に関する基本的な規格から特定の分野に特化した規格まで幅広い点が特徴です。

他の主要な規格

JIS規格以外にも、世界中でさまざまな規格が使われているため、規格を知ると国際的な視野を広げられます。主要な規格は以下のとおりです。

規格はさまざまな国や地域、業界で広く使われていますが、すべての規格を覚える必要はありません。自分の業界や取引先に関係する規格を中心に学びましょう。必要に応じて他の規格も学習するのがおすすめです。

図面記号の読み方と使い方

図面記号の読み方と使い方を以下の項目に分けて紹介します。

図面の読み方

図面は設計者の意図を伝える重要なツールであるため、正確に読み取る能力が求められます。図面の全体構成の把握から始めましょう。図面の縮尺や方位、寸法線や寸法値をしっかりと確認すると、図面の全体像がつかめます。

建築・土木業界では、材料や仕上げ、設備などの情報を簡潔に表現する専門的な記号が多く使われることが一般的です。記号の意味を理解しておけば、スムーズに図面を読み解けます。以下の点にも注意しましょう。

情報を確認すると、図面の信頼性や最新性を判断できます。理解せずに作業を進めると、後々大きな問題につながる可能性があります。図面を読む際に不明点があれば、設計者に直接確認してください。

線や記号の意味

図面を正確に読み取るためには、線や記号の意味を理解する必要があります。図面上の線や記号が持つ意味は以下のとおりです。

実線

輪郭線や切断面の外形線を表示

一点鎖線

中心線や対称線に使用

太線

強調したい部分や切断面の表示方法

矢印

寸法の始点と終点、方向の指示に使用

円弧

円の一部や曲線部分の表現

四角形

部品や材料の断面を表示

ハッチング

断面部分を表示

破線

隠れている部分や想像上の線を表示

二点鎖線

切断線や基準線を表示

細線

寸法線や引出線に使用

三角形

特定の位置や角度の指示

数字

寸法や数量、部品番号などを表示

線や記号の意味を理解すると、図面を正確に読み取れます。

実際の読み取り例

図面を読み取る際は、全体的な構成を把握したうえで、細部の確認が必要です。寸法線と寸法値の確認から始め、図面上の線や数字を丁寧に追っていき、部品や構造物の大きさを理解しましょう。部品の形状や位置の許容範囲を示す幾何公差記号を解釈し、製作や組み立てを正確に行います。

溶接作業に入る場合は、溶接の種類や位置、サイズなどの情報を正確に読み取るため、溶接記号の理解も必要です。断面図や平面図の関連性を把握する必要もあります。図面を照らし合わせると、立体的な構造をイメージできます。縮尺の確認と実寸の計算も行いましょう。図面上の寸法から実際の大きさを正確に把握してください。
» 完成度をアップさせる！平面図の書き方の基礎知識と必要なツール
» 図面の縮尺の読み取り方法や変更方法を解説

図面記号を勉強する方法

図面記号の勉強する方法を以下に紹介します。

本や参考書で学ぶ

本や参考書で図面記号を学ぶ場合は、入門書から専門書へと段階的に学習を進めると、着実に理解を深められます。「JIS製図」や「機械製図」などの入門書から始めるのがおすすめです。業界に合った専門書を選びましょう。図面記号辞典や用語集を用意しておくと便利です。

定期的に理解度を確認すると、着実に知識を定着させられます。図面記号の規格は時々更新されるので、最新版の教材を使用する必要があります。

オンラインで学ぶ

オンライン学習は、自宅やオフィスで利用できるのが特徴です。オンライン学習に活用できるツールは以下のとおりです。

オンライン学習だと時間や場所の制約が少ないため、自分のペースで進められます。仕事や家事の合間に学習可能です。

専門の研修やセミナーで学ぶ

専門の研修やセミナーで学ぶと、実践的な知識やスキルを短期間で習得できます。研修やセミナーに参加すると、専門家から直接指導を受けられるため、より実践的です。最新の業界動向や技術などを学べる点もメリットです。

まとめ

建築・土木業界で働くうえで、図面記号の知識は不可欠です。図面記号には多くの種類があり、重要な意味を持っています。業界特有の記号もあるので、自分の分野に関連する記号を覚える必要があります。学習する際は、国際規格や日本の規格などの最新基準を把握しましょう。

図面を正しい読み取りと使いこなしで、仕事の質が大きく向上します。勉強方法は本やオンライン学習、専門の研修などがあるので、自分に合った方法で学びましょう。図面記号を正しく理解し、建築・土木業界でのキャリアアップにつなげてください。
