間取り図の書き方とは？基礎知識からよくある失敗例まで詳しく解説

間取り図は家作りの最初のステップであり、住みやすい家を設計するために重要です。手順や基本的なポイントを知らないと、描くのが難しく感じます。本記事では、間取り図を書く基礎知識や注意点などを解説します。

記事を読めば、自分で間取り図を描く方法がわかり、失敗を避けつつ理想の住まいの設計が可能です。
» 建築の仕事に必要なスキルと選択するメリット・デメリットを解説

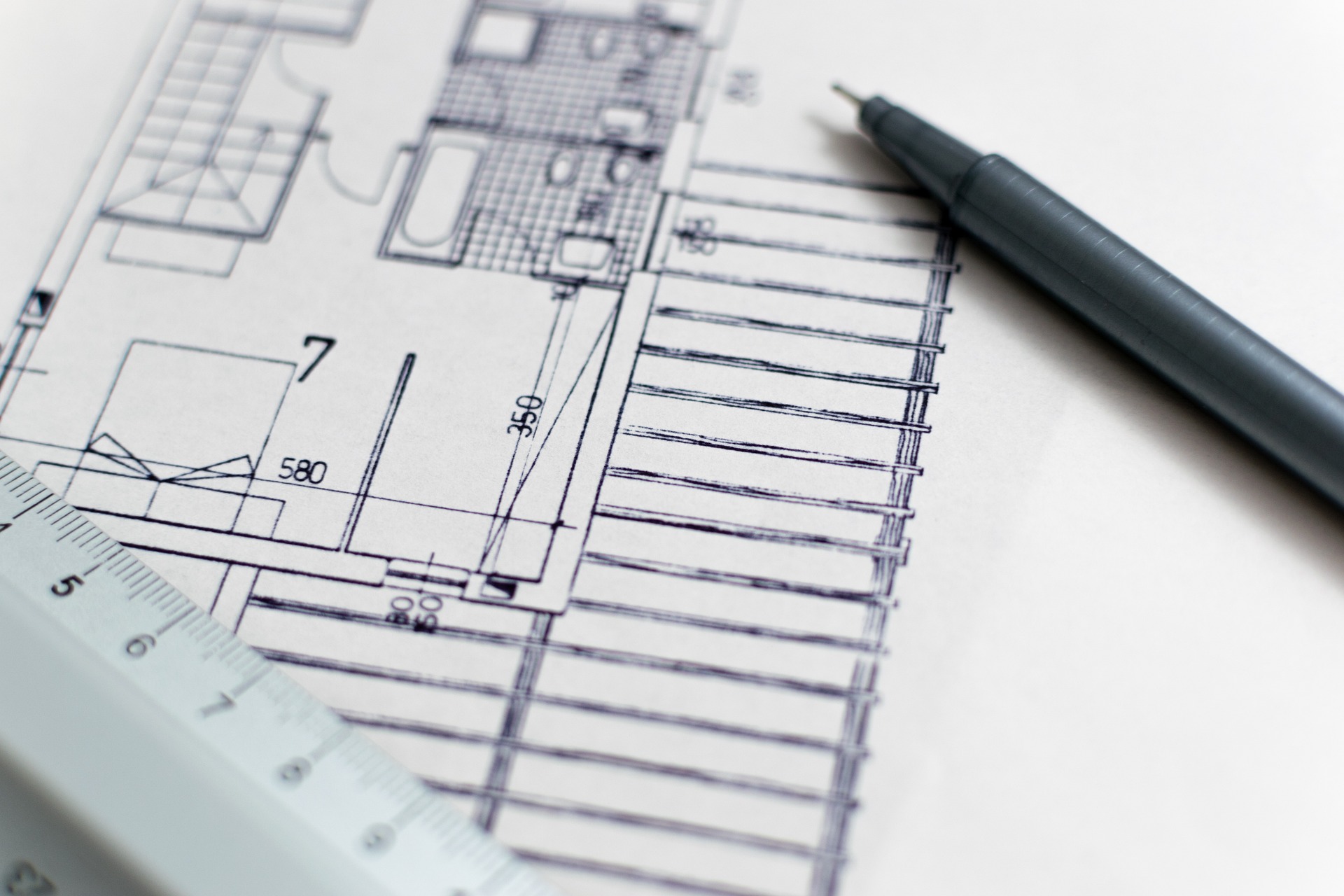

間取り図の書き方に関する基礎知識

間取り図は、新しい家やリフォームの計画を立てる際の重要なツールです。基本的な構成要素や、記号の読み解き方を解説します。

間取り図の基本的な構成要素

間取り図は、家の各部屋やスペースを示すための要素で構成されており、家の全体像の把握が目的です。基本的な構成要素には以下があります。

通路や動線の設計も大切です。うまく設計されていないと、家の中での移動が不便です。衣類・日用品を効率的に収納できる場所があると、快適に生活できます。家全体と各部屋の広さも間取り図に明確に示すと、実際の生活空間のイメージがつかみやすくなります。

方向を知ると日当たりや風通しを考慮でき、スケールがあれば実際の広さの把握が可能です。間取り図に基本的な構成要素があれば、完成後の家がどのようになるのかを明確にイメージできます。

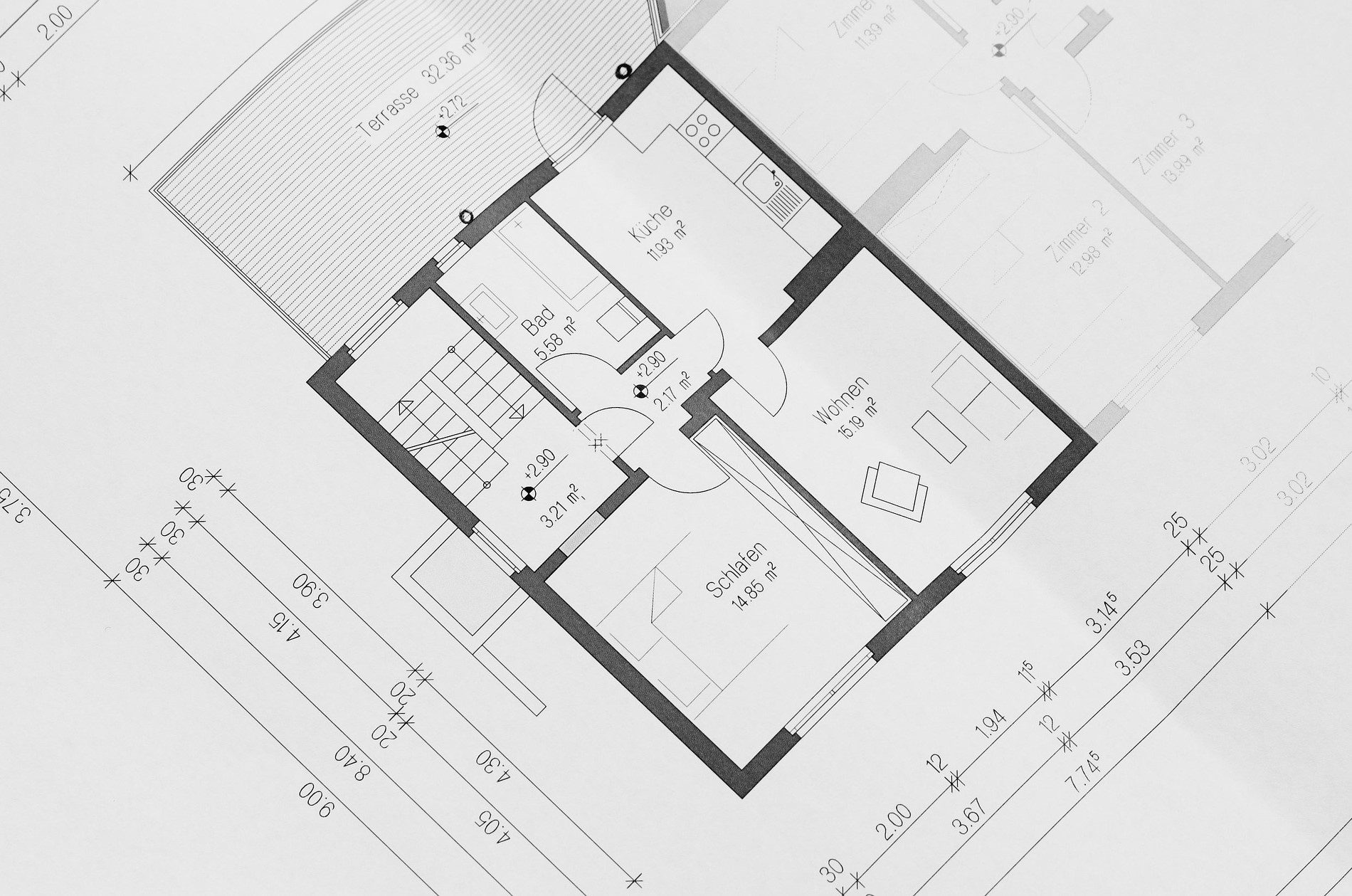

間取り図の基本記号と読み解き方

間取り図を理解するためには、基本的な記号を読み解く知識が重要です。よく使われる間取り図の記号は以下のとおりです。

ドアは矩形の開閉線で示され、窓は壁に沿った長方形や線で表現します。最も基本的な記号は「壁」です。壁は太い線で描かれており、部屋の境界を示しています。壁に沿って配置するのが「窓」です。ドアの位置と開き方は、部屋の使い勝手を左右する要素です。

壁とドアに続いて「柱」があります。柱は四角や円で描かれ、建物の構造を支える重要な要素です。柱の配置から建物の強度や耐震性を把握が可能です。キッチンはシンクやコンロのマーク、トイレは便器のアイコン、バスルームはバスタブやシャワーのアイコンで表現できます。

周囲の建物や道路の位置によって、プライバシーや騒音の問題が発生する可能性があるためです。基本的な知識を踏まえて、間取り図を作成すれば、より住みやすい家を設計できます。
» 将来性はある？建築設計の種類と必要な資格・スキル

間取り図の基本的な書き方

間取り図を作成する際の基本的な書き方の流れは以下のとおりです。

上記のステップを踏むと、自分や家族にとって使いやすい間取り図を作成できます。

必要なツールと素材を準備する

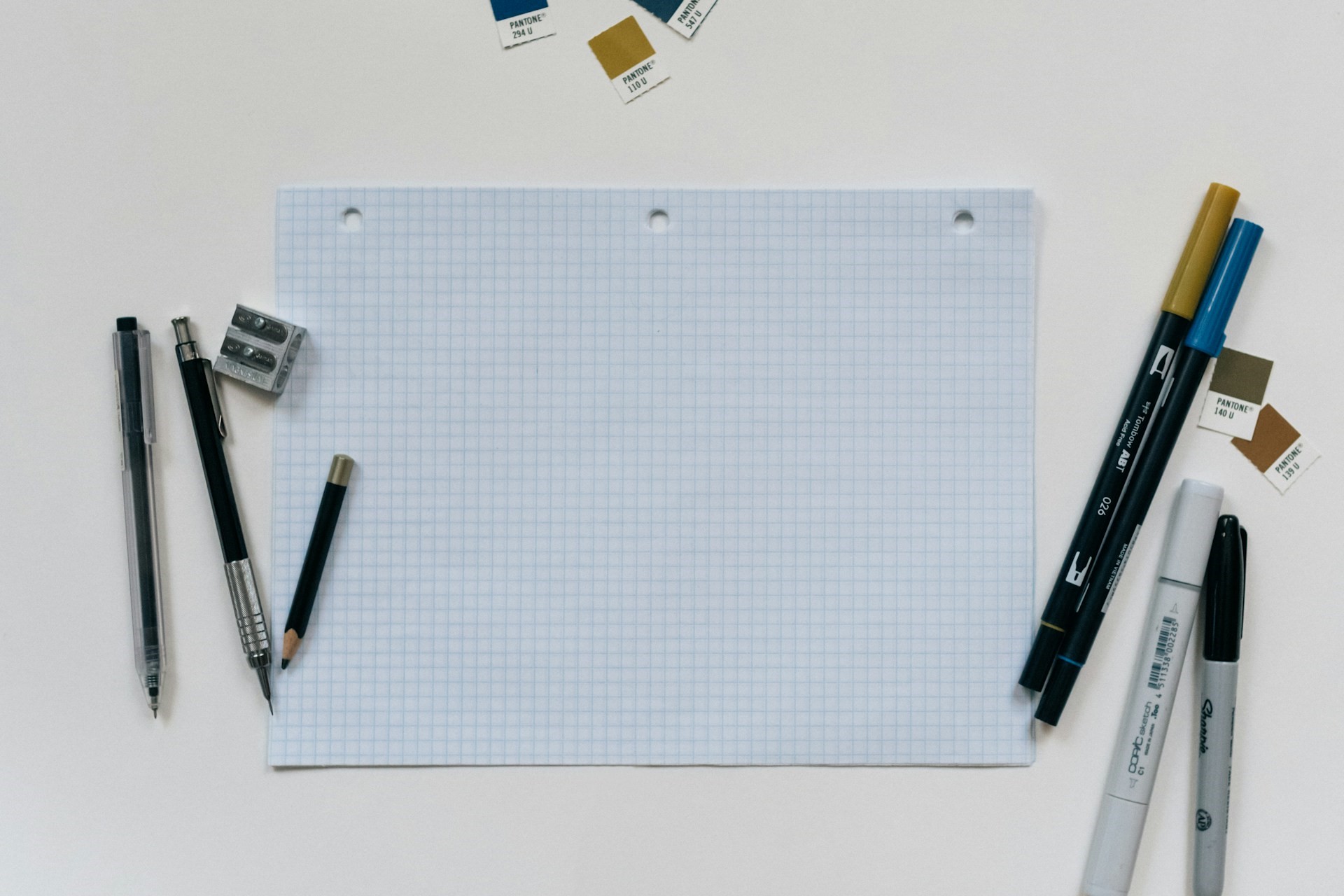

間取り図を手書きで作成する際は、以下のツールや素材をそろえましょう。

ツールと素材を準備しておけば、間取り図作成のプロセスがスムーズに進行します。

家族構成と必要な部屋を確認する

家族構成と必要な部屋数の確認は、間取り図を作成するうえで重要です。家族の人数と構成の把握が基本であり、各メンバーに必要な個室や共有スペースの配置を検討できます。家族の構成を把握する理由は、家族個人が快適に過ごせる空間を作るためです。

子どもの成長や親の同居など、家族の未来の変化も見越した部屋設計をすれば、将来的なリフォームの手間を減らせます。

方眼紙に間取り図を書く

間取り図を方眼紙に描く作業は、手軽に始められる方法です。以下の流れで行います。

リビングやキッチン、寝室など、各部屋の用途を明確にすれば、間取り全体のバランスの把握が可能です。家具の配置を方眼紙に描き入れると、実際にどれだけのスペースが必要かがわかります。必要に応じて寸法も記入すると、家具の大きさや配置を調整がしやすくなります。

方眼紙を使って間取り図を描けば、家の全体像を視覚的に把握でき、スムーズな計画の進捗が可能です。

作成した間取り図を確認・修正する

作成した間取り図を確認・修正することは、間取り図の完成度を高め、住みやすい家を実現するために重要です。以下のポイントを確認しましょう。

バランスが悪いと、家族全員が快適に過ごせません。誤差や不正確な部分を修正し、必要に応じて新しいアイデアや変更の取り入れも大切です。ポイントを確認すれば、より実用的で快適な間取り図が完成します。
» 建築士の具体的な仕事内容を徹底解説！

手書きによる間取り図の書き方

手書きによる間取り図の書き方で大切なことは、以下のとおりです。

方眼紙の選び方と準備

間取り図を手書きで描く際に重要なのは、適切なサイズの方眼紙の準備です。方眼紙のサイズは、用途に応じて選びましょう。A4サイズは手軽に使えるので、簡単な間取り図や小さなスペースの設計図に適しています。A3サイズは大きな図面を描く際に便利です。方眼紙のマス目の大きさも確認しましょう。

詳細な作図には5mmのほうが向いています。紙の耐久性や紙質も考慮に入れましょう。書きやすさや消しやすさを重視すると、作業がスムーズに進みます。鉛筆や定規を多用する場合、しっかりした紙質のほうが安心です。必要なスケールに対応した方眼紙の選択が大切です。

方眼紙の背景色も考慮しましょう。白やクリーム色など、自分の見やすい色を選ぶことで、長時間の作業でも目の疲れを軽減できます。

基本的なスケールの設定

基本的なスケールの設定は、間取り図を正確に描く際に大切です。スケールを統一すると、間取り図が正確かつ理解しやすくなり、他人にも共有ができます。1メートルを基準にスケールを設定し、実際の寸法を1/100や1/50などの縮尺に変換するのが一般的です。

方眼紙の1マスを特定の寸法(例：1メートル=1センチメートル)に設定すると便利で、すべての要素を同じスケールで描けます。スケールを正確に設定すれば、間取り図全体が統一され、後の工程もスムーズに進められます。

壁、柱、扉、窓の描き方

壁、柱、扉、窓を正確に描くことは、間取り図のクオリティを高めるために重要です。部屋の構造や使い勝手に直接的に影響するからです。壁、柱、扉、窓の描き方は以下の流れで行いましょう。

ポイントを押さえると、より正確で使いやすい間取り図が描けます。

部屋の配置とゾーニングの方法

部屋の配置とゾーニングを適切に行うことが、住みやすい間取り図を作るためのポイントです。家族の動線を考慮し、プライベートエリアとパブリックエリアを明確に分けましょう。家族が日常的にどのように動くかを想像し、動線に沿って部屋を配置します。

キッチンやダイニング、リビングを一続きの空間にすると、家族全員が自然に集まりやすくなります。プライベートエリアには寝室やトイレ、バスルームを配置し、静かで落ち着いた空間がおすすめです。パブリックエリアにはリビングやダイニングを配置し、家族や友人と過ごす場所とします。

収納スペースは各部屋への適切な配置が重要です。玄関付近に収納スペースを設けると、外出時や帰宅時の動線がスムーズです。各部屋の出入口の位置も動線を考慮して配置すれば、より便利な生活ができます。家の中だけでなく、バルコニーや庭などの外部スペースも考慮に入れると、生活の幅が広がります。
» 建築士と建築家の仕事の内容や年収の違いを徹底解説

デジタルツールを使った間取り図の書き方

デジタルツールを使った間取り図の作成は、効率的かつ正確な図面を作るために便利です。CADを使った間取り図の書き方や、デジタルツールでの部屋配置と調整について解説します。

CADを使った間取り図の書き方

CADは、精密で正確な図面を作成可能です。建築やリフォームの計画をより具体的に進められます。壁や柱の配置、扉や窓の位置などをミリ単位で設定することが可能です。シンプルな操作で複雑な形状や配置を描画できるので、時間の節約や施工時のミスを減らせます。以下の手順でCADの設定が可能です。

CADの便利な機能としてレイヤーやグループ化があり、異なる要素も管理しやすくなります。CADソフトは誤りを簡単に修正できるので、何度でも見直し可能です。完成した図面はエクスポートして保存します。PDFやJPEGなどの形式に変換して印刷したり、デジタルで共有したりも可能です。

手順を踏むと、質の高い間取り図を作成可能です。CADを使えば、より精密で使い勝手の良い間取り図を作成できるため、建築やリフォームの際に役立ちます。
» CADオペレーターとは？仕事内容から将来性まで詳しく解説！

デジタルツールでの部屋配置と調整

デジタルツールでの部屋配置と調整の最大の利点は、リアルタイムでの変更や確認が簡単にできる点です。デジタルツールを使用すると、部屋の配置を3Dモデリングで確認でき、立体的に見ながら細かい調整ができます。実際の空間イメージをつかみやすくなるため、配置ミスを減らせます。

カラーコードやテクスチャの変更も簡単に行えます。異なるデザインや配色のシミュレーションが瞬時に可能です。間取り図を他の人と共有する機能もあるので、家族や専門家と簡単に意見交換ができます。自動保存機能が付いているツールも多く、データの損失防止が可能です。

間取り図を書く際によくある失敗例

間取り図を書く際によくある失敗例は以下のとおりです。

収納スペースが不足している

収納スペースが足りない問題は、前もって計画を立てないことが原因として挙げられます。収納スペースが不足すると、物が散らかりやすくなり、生活の質が低下します。クローゼットや収納棚などの適切な設置場所の選択は、快適な暮らしを送るために不可欠です。

将来的な収納ニーズを考えると、ライフスタイルの変化に対応できる収納計画を立てられます。収納棚の高さや奥行きを変えて使いやすい設計にすれば、より使い勝手の良い空間を実現できます。収納スペースが開口部や窓に干渉する場合、使い勝手が悪くなるため注意が必要です。

動線が複雑すぎる

動線が複雑だと、住まいの使い勝手を悪くします。目的の部屋にたどり着くまでに回り道が多い場合や、部屋同士のアクセスが悪いといった状況が考えられます。キッチンやダイニング、リビングへのアクセスが悪いと、食事の準備や片付けがスムーズに行えません。

日当たりや風通しが悪くなる

日当たりや風通しが悪い間取りは、生活の質を大きく左右します。自然光が不足すると部屋が暗くなり、健康や気分に悪影響を及ぼすからです。日当たりや風通しが悪い原因は、以下が考えられます。

照明や自然光の取り入れ方が不適切な場合や、家全体の通風計画が不十分な場合もあります。室内の換気システムが不十分だったり、部屋が密集しすぎて通風が滞ったりする場合もあるため、注意しましょう。

自分で書いた間取り図のチェックポイント

自分で書いた間取り図をチェックするポイントは以下のとおりです。

家族や友人からフィードバックをもらう

家族や友人からのフィードバックは、間取り図の作成において有効です。他人の視点からの意見は、自分では気づかない改善点を見つけるきっかけにつながります。複数人の意見を集めれば、客観的な視点の取り入れが可能です。以下の点についてフィードバックをもらいましょう。

フィードバックをもとに必要な修正を行うと、より良い間取り図を作成できます。

実際に模型を作って確認する

実際に模型を作れば、間取り図の精度を高められます。必要な材料は、段ボールやカッター、定規やテープです。以下の手順で模型を作成しましょう。

図面上では気づかなかった点を発見し、実際の住み心地をシミュレーションしながら最適な間取りを設計できます。

専門家に間取り図をみてもらう

専門家に間取り図を見てもらうのもおすすめです。プロの視点からアドバイスを受けると、間取りの最適化や将来的な問題点を未然に防げるためです。専門家は法的規制や建築基準に精通しているので、法的に問題のない効率的で機能的な間取りを提案してくれます。

設備や素材の選択についても、実際の施工時の問題点を事前に指摘してもらえるため、実際の施工がスムーズです。

まとめ

間取り図を正しく書くためには、基本的な要素と記号を理解し、適切なツールを選ぶことが重要です。ツールの使用により、家族構成や必要な部屋を考慮した間取り図を作成できます。手書きの場合はスケール設定や描画の正確さが求められます。デジタルツールを使えば、配置や調整が簡単ですが、基本の理解が不可欠です。

よくある失敗に注意し、フィードバックや専門家の確認を受けると、より良い間取り図が完成します。理想の住まいを設計できるように取り組んでいきましょう。
